Lednovate Linea Serie

- Professioneel lichtlijnsysteem voor renovatie en nieuwbouw
- Ontwikkeling en productie in Nederland
- Slechts 10% lichtverlies bij 51.000 branduren (L90B10)
- Zowel draagrail en ledmodule vervaardigd uit aluminium i.p.v. staal
- Leds gemonteerd op een aluminium printplaat i.p.v. kunststof
- Montage uitvoerbaar door 1 persoon
- Extreem laag lumenverval waardoor lager initiële lichtsterkte voldoet
- Circulair product, na looptijd herinzetbaar
- Standaard 7 jaar garantie

De Linea Serie is een zeer hoogwaardig energiezuinig led lichtlijnsysteem. De Linea Serie is het enige lichtlijnsysteem waarbij alle belangrijke delen uit aluminium zijn vervaardigd. Zowel de draagrail, ledmodule en de interne printplaat zijn volledig vervaardigd uit hoogwaardig aluminium. Deze bewuste materiaalkeuze zorgen voor een optimaal thermisch ontwerp waardoor de leds en transformator de ontwikkelde warmte snel kunnen afvoeren. De componenten worden hierdoor een stuk minder belast wat ten goede komt aan de prestaties en levensduur van het armatuur.

De Linea Serie heeft slecht 10% lichtverlies bij 51.000 branduren (L90B10) en een levensduur van 2 à 3 keer langer dan marktconforme lijnverlichtingsarmaturen. Met de Linea Serie kan er met een lager initiële lumenstroom voldaan worden om aan de vereiste minimale verlichtingssterkte te blijven voldoen. De totale eigendomskosten (TCO) worden tot een absoluut minimum gebracht. Om de kwaliteit te garanderen wordt elk armatuur door eigen medewerkers in Nederland geproduceerd en geleverd met 7 jaar garantie.

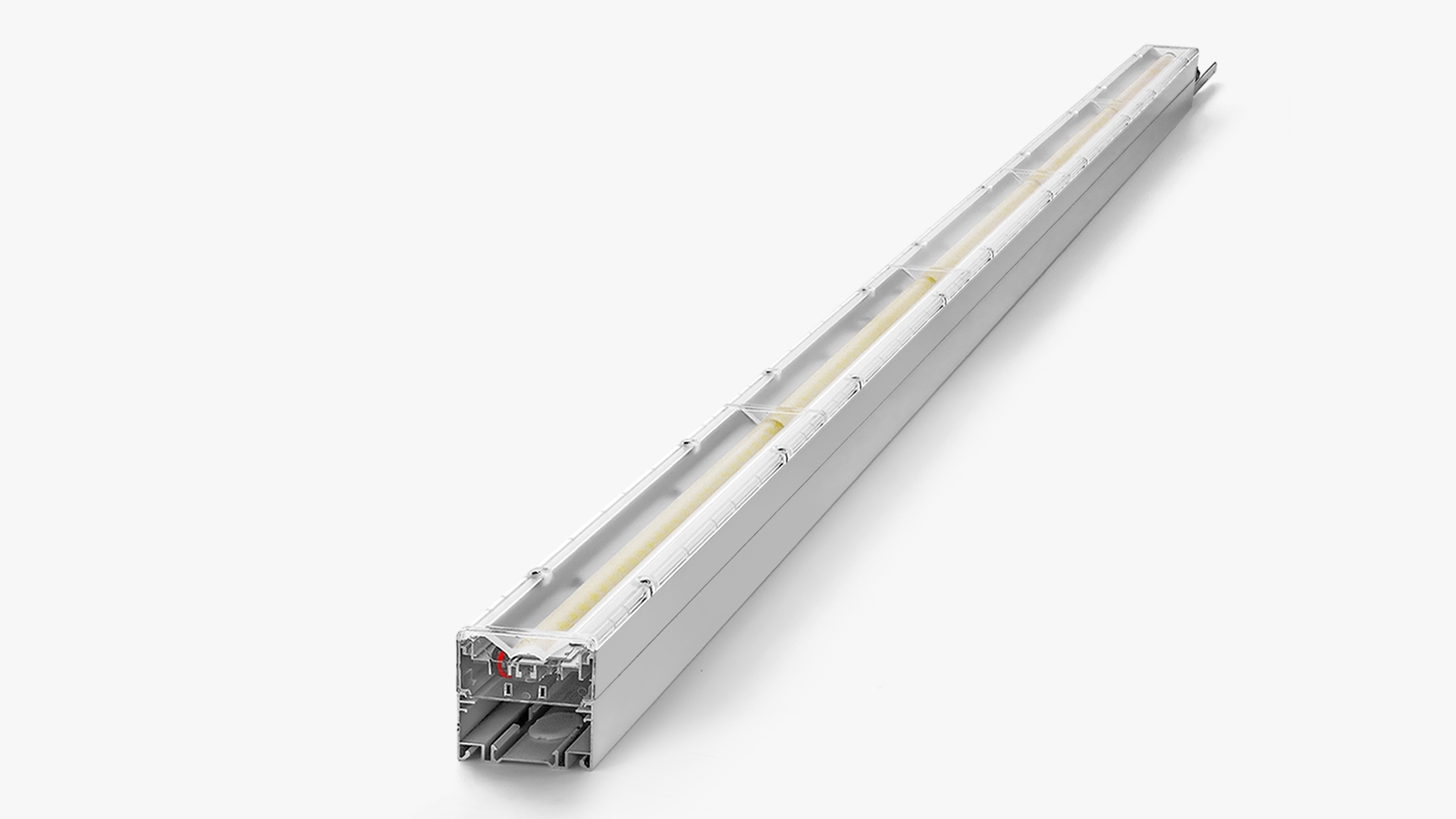

Afbeeldingen Linea 08

Warmtehuishouding

Een goede warmtehuishouding is de basis voor een goed ledarmatuur. Hoe koeler de interne transformator en led, hoe langer de levensduur van deze componenten. Een ledarmatuur zet nog steeds energie om in warmte, wel in een mindere mate als conventionele verlichting, echter kan een led nog steeds temperaturen bereiken van boven de 100°C. Hoe meer warmteontwikkeling, hoe eerder de led zijn initiële lichtsterkte verliest en hoe korter zijn levensduur.
Bij alle ledarmaturen gaan de levensduur en prestaties hard achteruit wanneer er sprake is van een ondermaats thermisch ontwerp. Een goed thermisch ontwerp kent een combinatie van voldoende koelcapaciteit met de juiste materiaalkeuzes. Aluminium geleidt warmte bijvoorbeeld 5x beter dan staal en 800x beter dan kunststof.

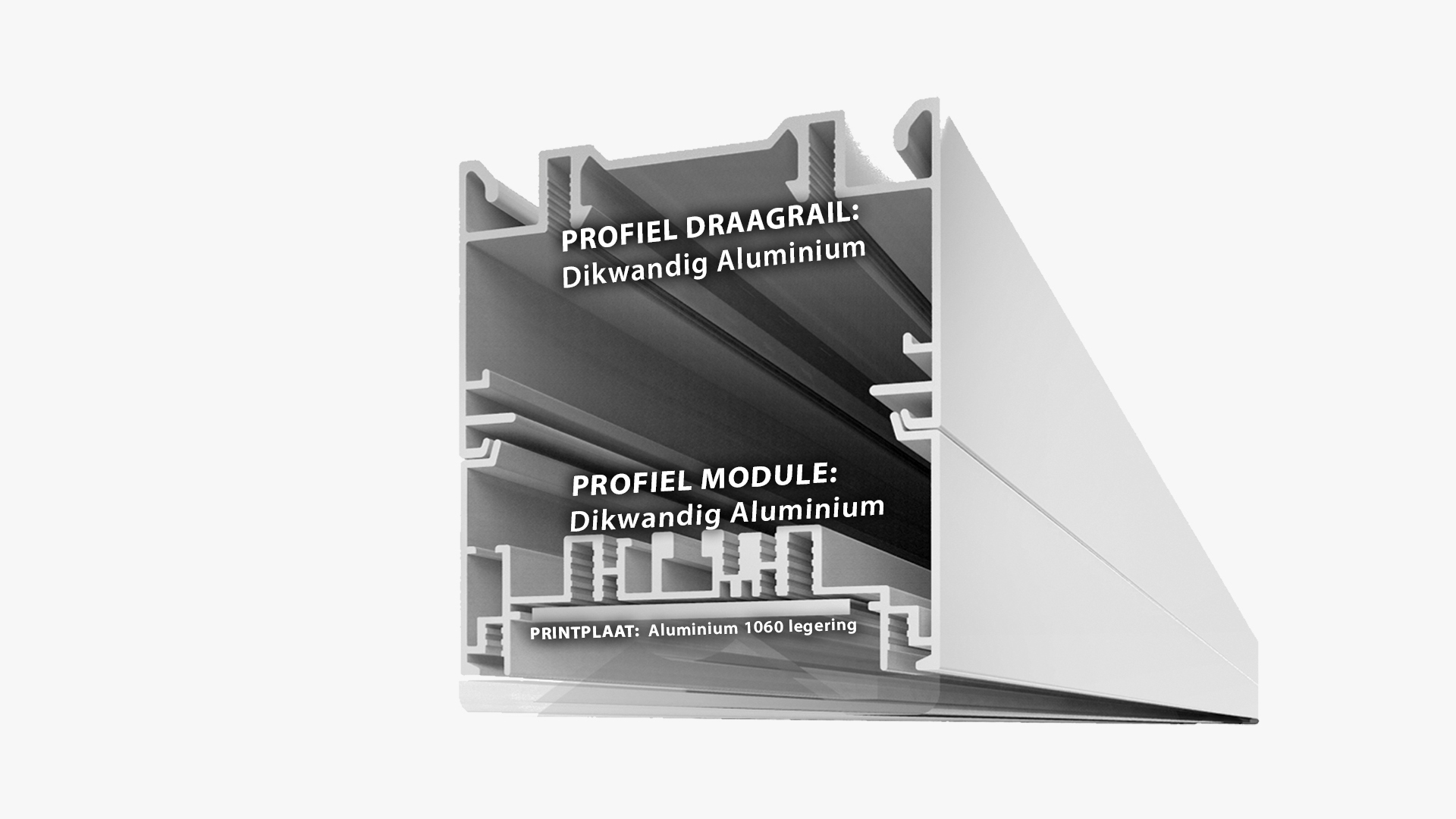

Afbeeldingen Linea 07

Optimaal thermisch ontwerp

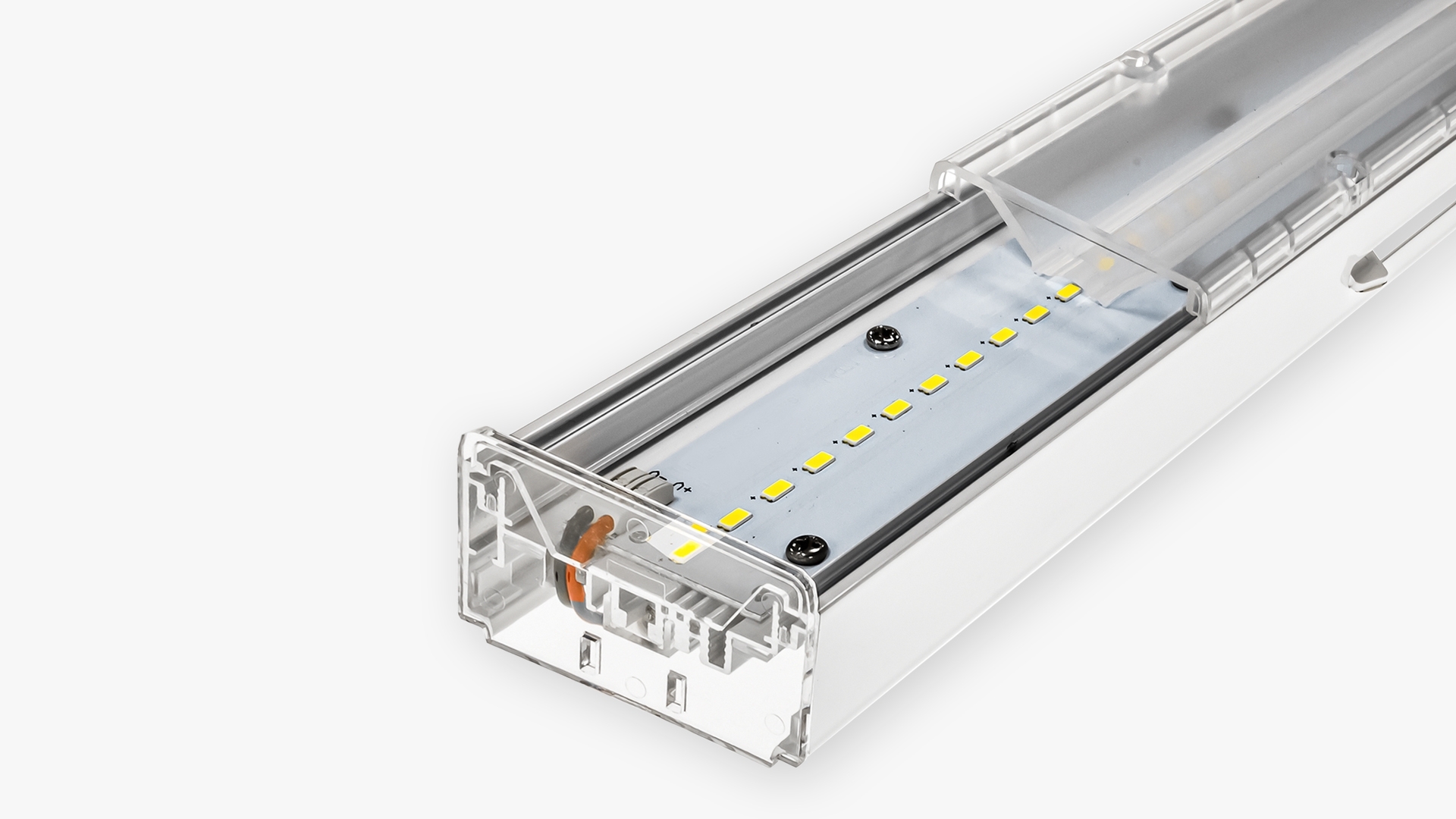

De Linea Serie onderscheidt zich van marktconforme lijnverlichtingsarmaturen doordat zowel de draagrail als de ledmodule niet uit staal maar uit aluminium vervaardigd zijn. In de aluminium ledmodules bevinden zich de printplaten met zeer hoogwaardige Samsung LM561C leds. Een printplaat in een lijnverlichtingsarmaturen wordt normaal gesproken uit een kunststof epoxy vervaardigd, echter is er bij de Linea Serie bewust gekozen om de printplaat te vervaardigen uit een hoogwaardige aluminium 1060 legering. Deze legering bevat 99,6% puur aluminium voor een optimale warmteafvoer van de leds. Door het optimale thermische ontwerp van de Linea Serie blijven de led en transformator een stuk koeler dan bij hedendaagse lijnverlichtingsarmaturen en wordt de levensduur van het armatuur tot wel 2 à 3 keer verlengt.

Afbeeldingen Linea 09

Op maat gemaakt

De Linea Serie wordt standaard geleverd in een 40 of 75 Watt uitvoering. Beide uitvoeringen zijn beschikbaar in 4000 of 5000 Kelvin. Projectmatig worden de armaturen ook geheel op wens van de klant geproduceerd. Verschillende mogelijkheden in lichtverdelingscurven bieden aanvullende opties. Hierdoor is het mogelijk om voor elk project een gelijkmatig en verblindingsvrij licht te creëren.

Wist u dat de aanschaf van een ledarmatuur slechts 20% van de kosten zijn over de gehele levensduur? De Linea Serie is daarom ook verkrijgbaar in een Dali variant waardoor er eenvoudig op energiekosten kan worden bespaard door middel van aanwezigheidsdetectie en/of daglichtafhankelijke lichtopbrengst. Hierdoor wordt het energieverbruik tot het minimum beperkt.

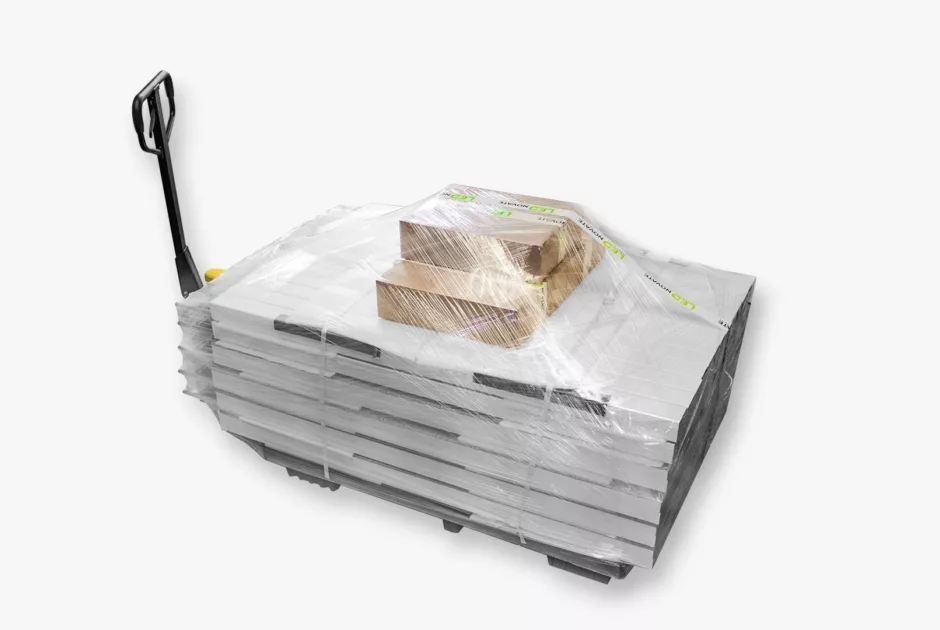

Afbeeldingen Linea 04 02

Montage Efficiëntie

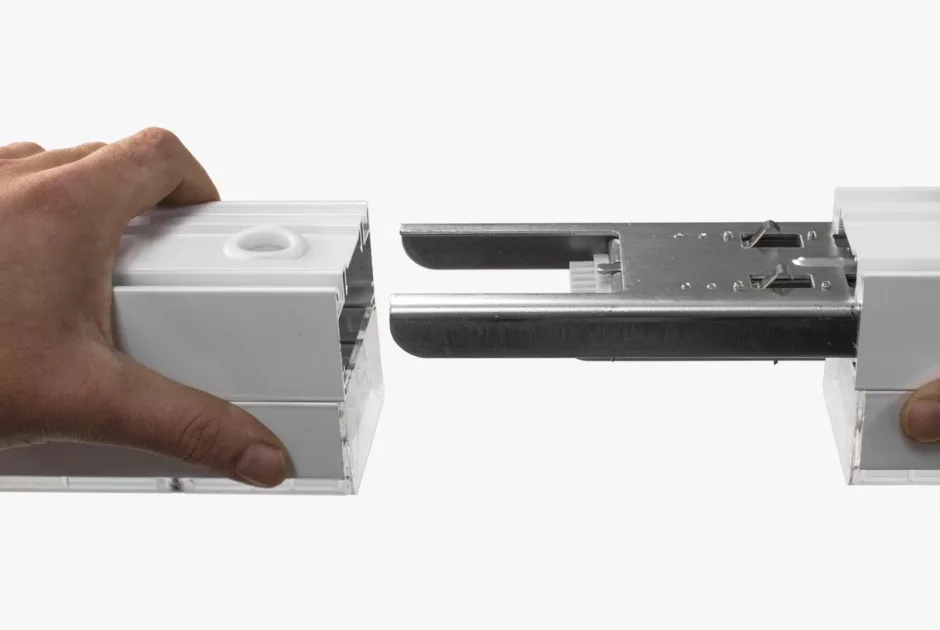

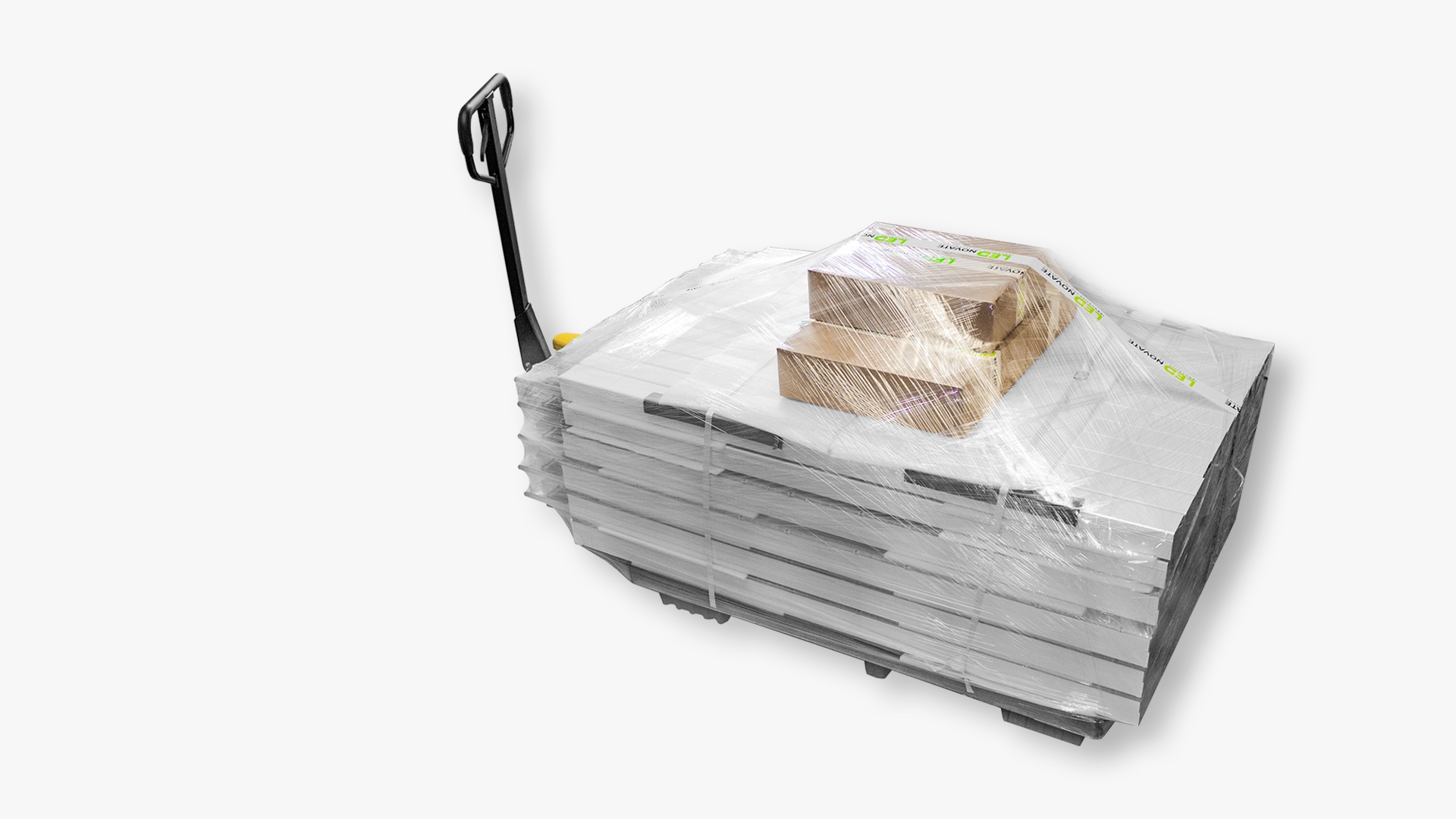

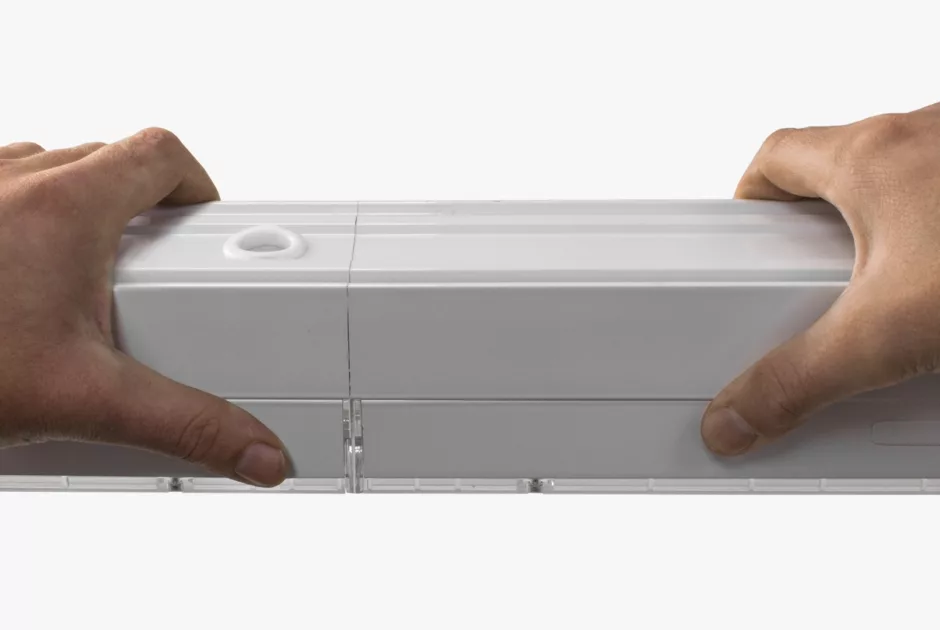

De Linea Serie is een zeer eenvoudig te monteren plug-in systeem. Het systeem bestaat uit een draagrail inclusief ledmodule of een draagrail inclusief blindkap. De verschillende elementen hoeven bij montage enkel nog in elkaar geklikt te worden. Het complete lichtlijnsysteem wordt per hal op pallet formaat geleverd. Deze pallet omvat dan de complete verlichting per hal inbegrepen met ophangclips, voedingsstuk(ken), eindkap(pen) waarbij de verlichting per hal eenvoudig getransporteerd kan worden.

Met de Linea Serie is tijdsverlies door uitpakken / assembleren verleden tijd. Door het slimme armatuur ontwerp kan de montage door slechts 1 persoon worden uitgevoerd. Vergeleken met traditionele led lijnverlichting wordt er met de Linea Serie aanzienlijk bespaard op montagetijd.

Model : Lednovate Linea Serie

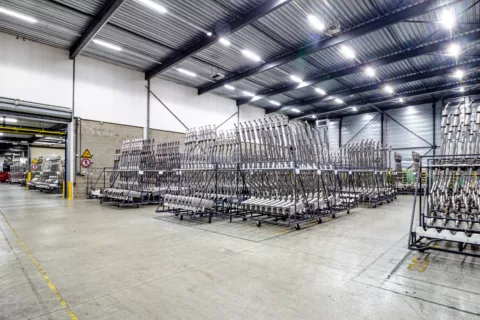

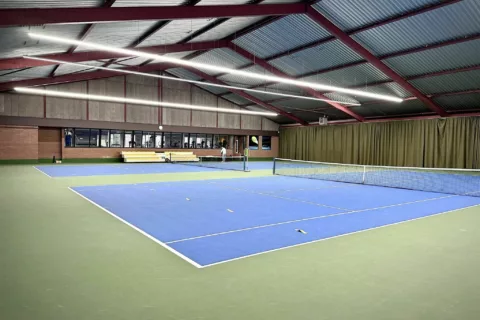

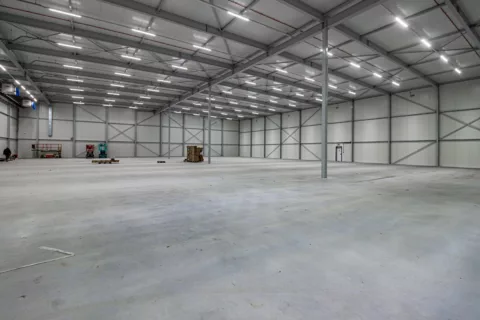

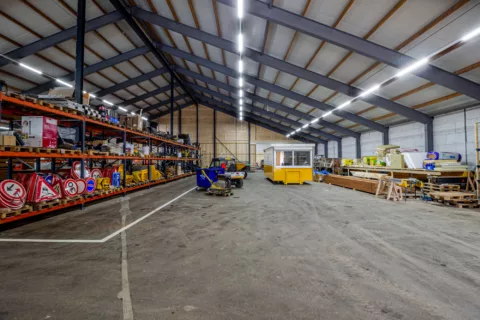

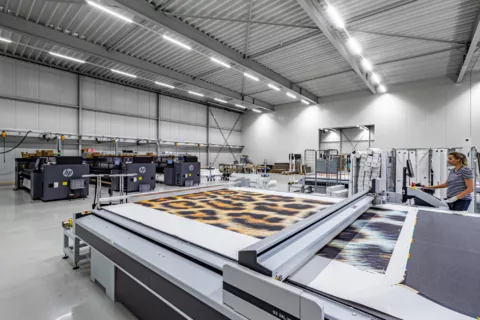

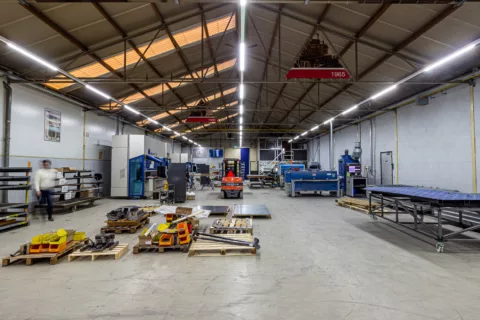

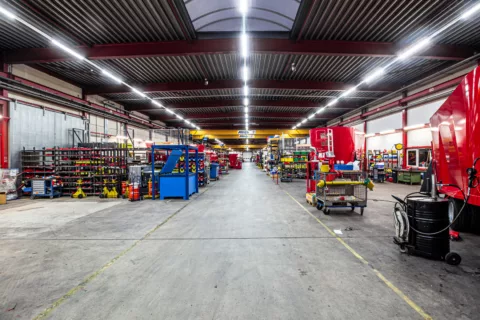

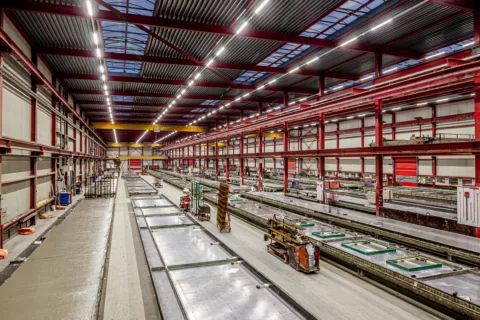

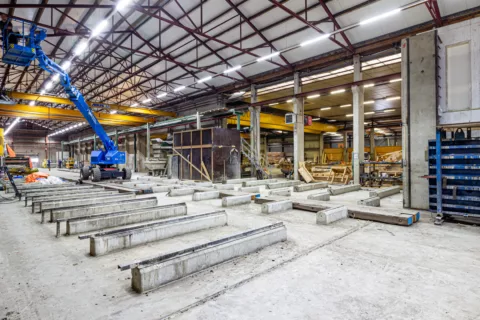

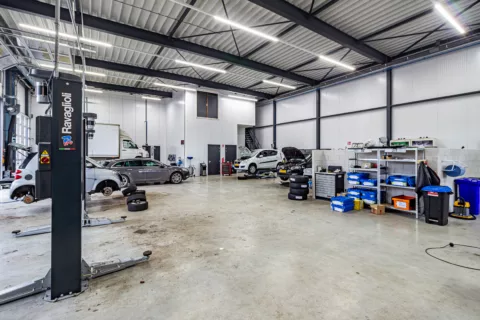

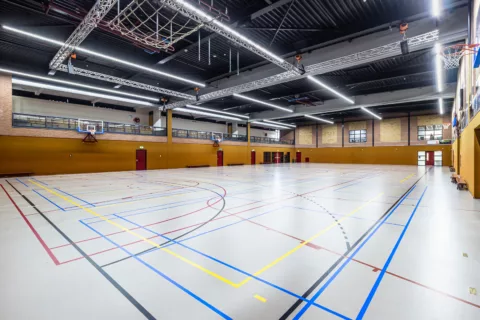

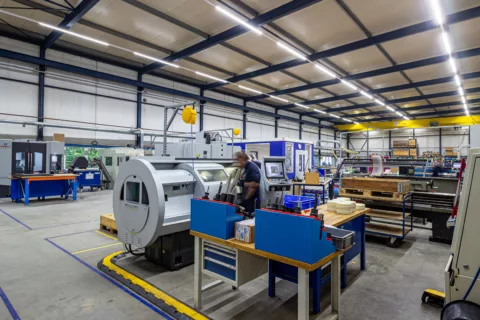

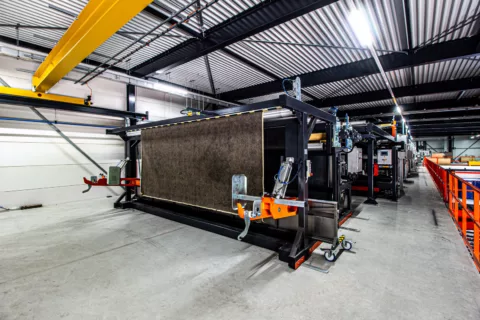

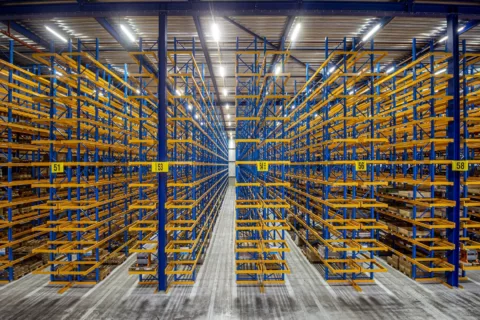

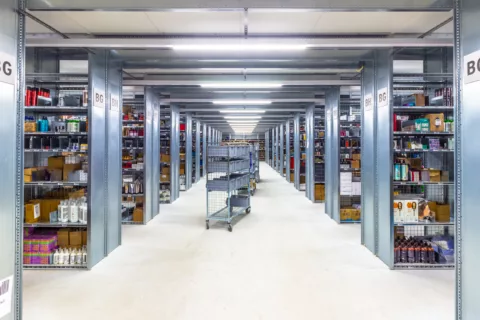

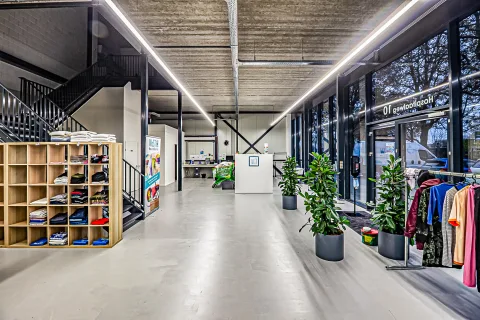

Toepassingsgebied : Productiehallen, magazijnen, industrie, sporthallen, winkels
Uitvoeringen : 40 Watt 6.000 Lumen / 75 Watt 11.250 Lumen
Uitstraalhoeken : 30°, 60°, 90°, 120° (Opaal), Asymmetrisch, Dubbel Asymmetrisch
Systeem Efficiëntie: 150 lm/W
Leds : Samsung LM561C RA>80 (Optioneel RA>90 mogelijk)
Levensduur [TM-21] @ tq=25°C : L90B10: 51.000 branduren (10% lichtverlies)
L80B10: 85.000 branduren (20% lichtverlies)
L70B10: 135.000 branduren (30% lichtverlies)
Kleurtemperatuur : 3000 / 4000 / 5000 Kelvin (overige uitvoeringen op aanvraag)
Transformator : Tridonic/Osram
Powerfactor : >0.95
Noodverlichting : Noodverlichting 1 uur autonomie + statusled
Toelaatbare omgevingstemperatuur : (ta) -20 °C - +40 °C
Beschermklasse : IP50 | IK04 (Ballproof uitvoeringen leverbaar voor sporthallen)
Aansluitspanning : 220V-240V 50-60HZ
Bedrading : 7-aderig 2,5mm2
Dimbaar : Aan|Uit / 1-10V / Dali
Materiaal Draagrail + Module : Aluminium, 1-laags gecoat wit
Materiaal Optieken : PMMA
Materiaal Opale afdekking + Blindkap : Polycarbonaat
Gewicht : Draagrail inclusief ledmodule v.v optieken ~4,4 kg
Draagrail inclusief blindkap ~2,2 kg
Afmeting : [L x B x H] 1425 x 70 x 80mm
Garantie : 7 jaar
Keurmerk : CE, Dekra (Ballproof)
Omschrijving Artikelnummer Lumen LmW Graden Dlm Garantie Bruto
Linea, 40 Watt, 4000K, Opaal LI.40.4K.OP 6.000 150 120º nee 7 jaar €200
Linea, 40 Watt, 5000K, Opaal LI.40.5K.OP 6.000 150 120º nee 7 jaar €200
Linea, 40 Watt, 4000K, 90º Optieken LI.40.4K.90 6.000 150 90º nee 7 jaar €215
Linea, 40 Watt, 5000K, 90º Optieken LI.40.5K.90 6.000 150 90º nee 7 jaar €215
Linea, 75 Watt, 4000K, Opaal LI.75.4K.OP 11.250 150 120º nee 7 jaar €220
Linea, 75 Watt, 5000K, Opaal LI.75.5K.OP 11.250 150 120º nee 7 jaar €220
Linea, 75 Watt, 4000K, 90º Optieken LI.75.4K.90 11.250 150 90º nee 7 jaar €235
Linea, 75 Watt, 5000K, 90º Optieken LI.75.5K.90 11.250 150 90º nee 7 jaar €235
Linea, 40 Watt, 4000K, Opaal + NOOD LI.40.4K.OP.ND 6.000 150 120º nee 7 jaar €400
Linea, 40 Watt, 5000K, Opaal + NOOD LI.40.5K.OP.ND 6.000 150 120º nee 7 jaar €400
Linea, 40 Watt, 4000K, 90º Optieken + NOOD LI.40.4K.90.ND 6.000 150 90º nee 7 jaar €415
Linea, 40 Watt, 5000K, 90º Optieken + NOOD LI.40.5K.90.ND 6.000 150 90º nee 7 jaar €415
Linea, 75 Watt, 4000K, Opaal + NOOD LI.75.4K.OP.ND 11.250 150 120º nee 7 jaar €420
Linea, 75 Watt, 5000K, Opaal + NOOD LI.75.5K.OP.ND 11.250 150 120º nee 7 jaar €420
Linea, 75 Watt, 4000K, 90º Optieken + NOOD LI.75.4K.90.ND 11.250 150 90º nee 7 jaar €435
Linea, 75 Watt, 5000K, 90º Optieken + NOOD LI.75.5K.90.ND 11.250 150 90º nee 7 jaar €435
Linea, 40 Watt, 4000K, Opaal, Dali LI.40.4K.OP.DA 6.000 150 120º DALI 7 jaar €240
Linea, 40 Watt, 5000K, Opaal, Dali LI.40.5K.OP.DA 6.000 150 120º DALI 7 jaar €240
Linea, 40 Watt, 4000K, 90º Optieken, Dali LI.40.4K.90.DA 6.000 150 90º DALI 7 jaar €255
Linea, 40 Watt, 5000K, 90º Optieken, Dali LI.40.5K.90.DA 6.000 150 90º DALI 7 jaar €255
Linea, 75 Watt, 4000K, Opaal, Dali LI.75.4K.OP.DA 11.250 150 120º DALI 7 jaar €260
Linea, 75 Watt, 5000K, Opaal, Dali LI.75.5K.OP.DA 11.250 150 120º DALI 7 jaar €260
Linea, 75 Watt, 4000K, 90º Optieken, Dali LI.75.4K.90.DA 11.250 150 90º DALI 7 jaar €275
Linea, 75 Watt, 5000K, 90º Optieken, Dali LI.75.5K.90.DA 11.250 150 90º DALI 7 jaar €275
Linea, Blind-module inclusief draagrail LI.BLNDK €70

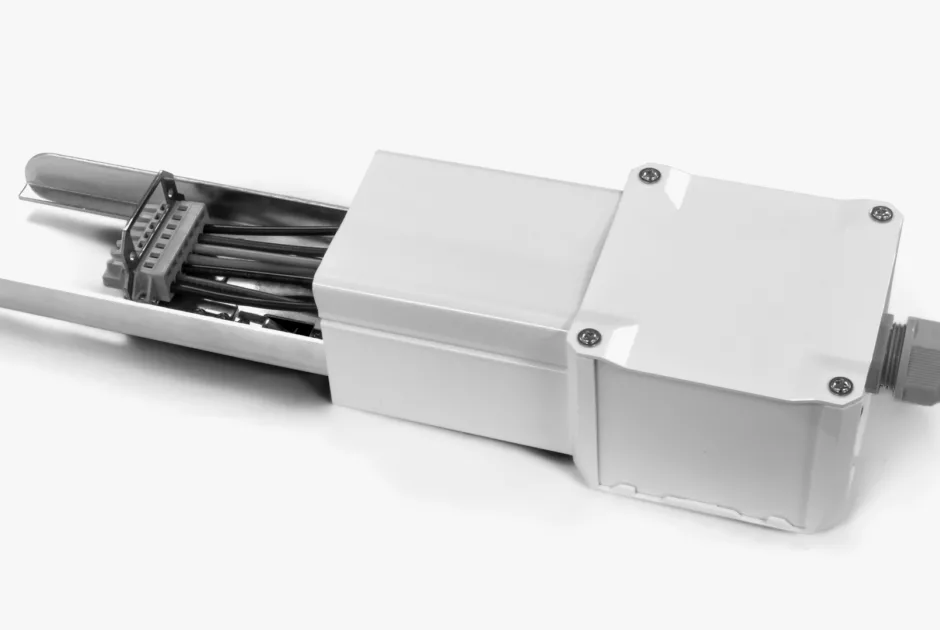

Linea, Voedingsstuk LI.VOEDING €40
Linea, Eindkap LI.ENDK €5
Linea, Eindkap v.v. Wartel + Connector LI.END.WART €10
Linea, Ophangbeugel LI.BGL €2

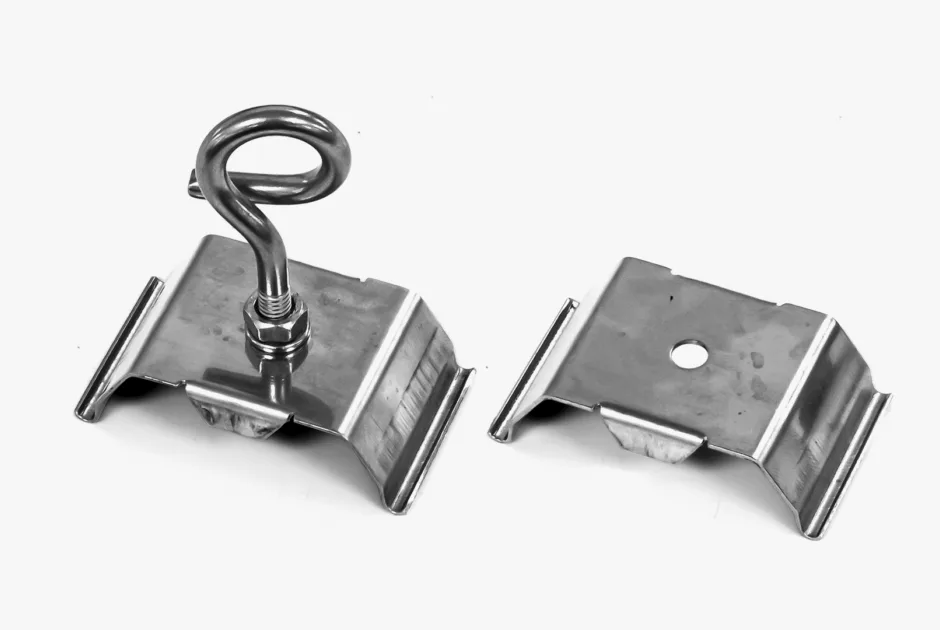

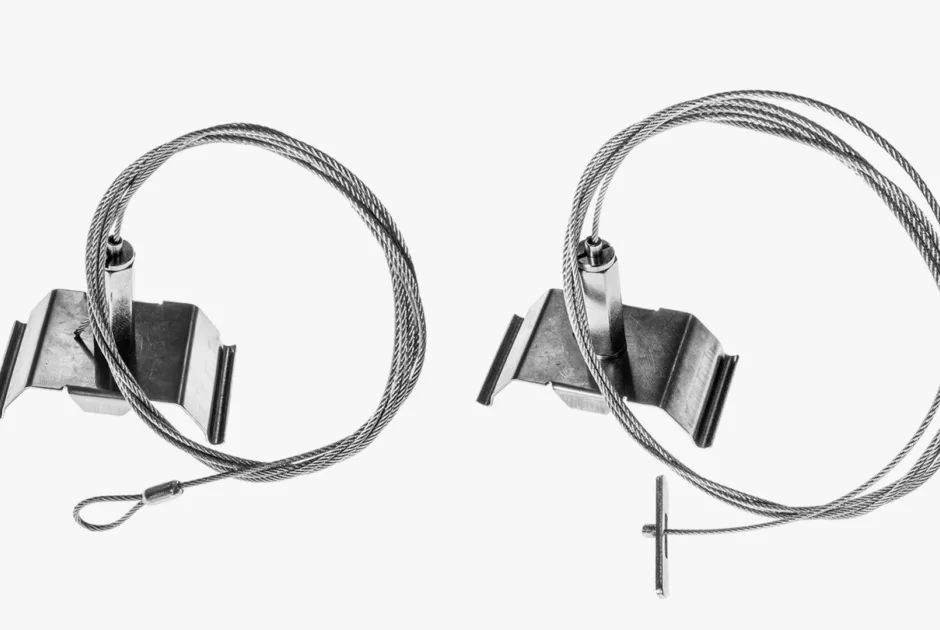

Linea, Ophangbeugel incl. krulstaarthaak LI.BGL.HK €4
Linea, Ophangsysteem v.v. dwarsanker LI.BGL.PD1 €6
Linea, Ophangsysteem v.v. lus LI.BGL.PD2 €6
